影響聚氨酯網使用壽命的三個因素
作者：hengke來源：安平縣全盛絲網制品 時間：2019-05-13 04:50訪問量：0
描述：聚氨酯網是篩礦作業中不可缺少的一種運行設備，同時為了滿足客戶的不同需要我們廠根據篩網的結構、篩網大小、篩孔尺寸和篩網分布情況生產了各式各樣的規格型號，但聚氨酯網具有重量輕、篩分效率高、精準率高、耐沖擊、耐磨、使用壽命長等特性并不會因此改變。

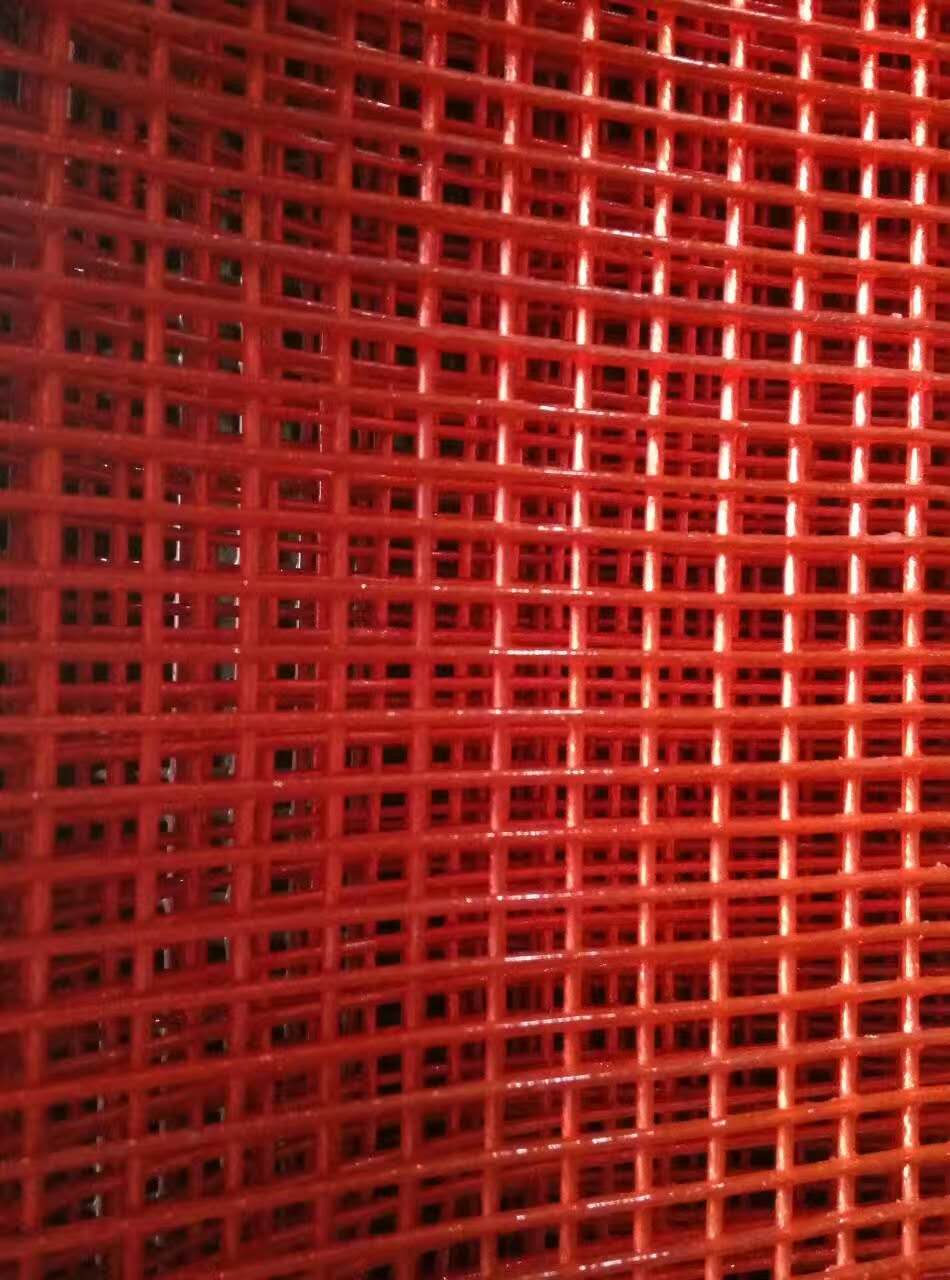

影響聚氨酯網使用壽命的三個因素
聚氨酯網可根據用途、原材料、固定方式分為多種類型，當然不合理的使用也會造成壽命縮短等其他影響：1.選擇與自己不相匹配的篩網、2.不合理的使用對篩網的影響、3.加工與本篩網不合理的工藝；等常見因素都會造成聚氨酯網使用壽命過短。
一、不合理的選擇對聚氨酯篩網壽命影響：
1.1 聚氨酯篩網的分類按用途可分為脫水篩網、脫介篩網和物料分級篩網；
按其所用的原料組份可分為聚酯型或聚醚型篩網；
按在振動篩的固定方式可分為扣緊式、螺栓式、張緊式篩網。其中扣緊式、螺栓式、張緊式的篩網結構
1.2 聚氨酯篩網的選擇聚氨酯篩網選擇首先要根據篩網的用途來選擇，確定篩網是用于分級還是脫水。用于濕法篩分和干法篩分所選用的篩網原料不同，帶水篩分的應選用聚醚型的聚氨酯篩網，防止篩網由于水解而造成壽命減短的現象。用于干法篩分及大塊物料的篩分應選用聚酯型的聚氨酯篩網，其耐磨性和耐沖擊性能比較好，能夠有效提高篩網壽命。其次要根據篩網孔徑尺寸來選擇篩網的安裝結構形式，針對于大孔（建議60mm以上的孔徑）篩網建議使用螺栓式的固定結構，由于大孔徑的篩網處理的物料比較大，對篩面的沖擊大，其他結構形式的篩網固定形式容易松動，篩網松動后與支撐梁之間相互敲擊，導致篩網壽命減短。以下圖4是篩網結構形式選擇不合理導致的質量事故。
二、不合理的使用對聚氨酯篩網的壽命影響：
選擇正確的聚氨酯篩網后還需合理的使用才能確保讓聚氨酯篩網的性能發揮最大化，壽命最大化，然而很多用戶使用聚氨酯篩網過程中容易忽視這點。比如張緊式的篩網在使用過程中容易被大塊的物料砸松，需要定期擰緊張緊螺栓，如果時間長，張緊螺栓松動未擰緊，導致篩網與支撐筋之間敲擊，影響篩網的壽命。同時還有入料口設計，建議入料方式不要垂直篩面，入料方向順著物流方向成斜角，且入料高度建議不超過400mm，防止沖擊力過大砸壞篩網。
三、不合理的加工工藝對聚氨酯篩網壽命的影響：
3.1 篩網模具及金屬骨架的處理鑒于復雜的工作環境，金屬骨架表面必須進行噴砂處理，用于除表面的油污、銹漬，活化表面，擴大黏合面積。鋼制模具經表面脫模處理（涂脫模劑）后放入金屬骨架，平臺升溫至110℃，模具溫度在80℃左右。聚氨酯篩網在澆注前應該做好相應的模具和骨架處理，無論是溫度還是骨架表面的油漬，都應相應的處理，如果表面油漬處理不當，影響骨架與聚氨酯的粘合，容易脫落，溫度控制不合理，會導致澆注時氣泡或燒壞等情況，影響聚氨酯篩網壽命。
3.2 聚氨酯篩網的澆注圖8為聚氨酯澆注機圖：
聚氨酯澆注常壓下分為手工澆注和機械澆注。澆注機由A、B、C三部分組成，分別是預聚體、擴鏈劑、機頭，溫度設定A為85℃、B為115℃、C為120℃。預聚體和擴鏈劑由各自的計量泵輸送到機頭系統，混合頭高速旋轉，不產生氣泡，并能排除混合腔內的空氣，排料消耗較少。澆注過程中模具的平臺保持在110±5℃，不宜過高和過低，脫模劑不宜過多，定型硫化時間大于1小時。在使用澆注機澆注聚氨酯篩網過程中，必須嚴格控制A、B儲料罐的溫度和配比，溫度不宜過高過低，同時配比也必須準確，無論是澆注的溫度還是配比，都直接影響聚氨酯的篩網質量和壽命。
